信息來源:天創集團發布時間:2023-10-31
滁州中學(明湖校區)總建筑面積約13.9萬平方米,為滁中學子提供了現代化、科技化和全方位的優質生活保障,全面推動明湖新區教育高質量一體化發展的道路上邁出堅實的一步。
項目問題及解決方案

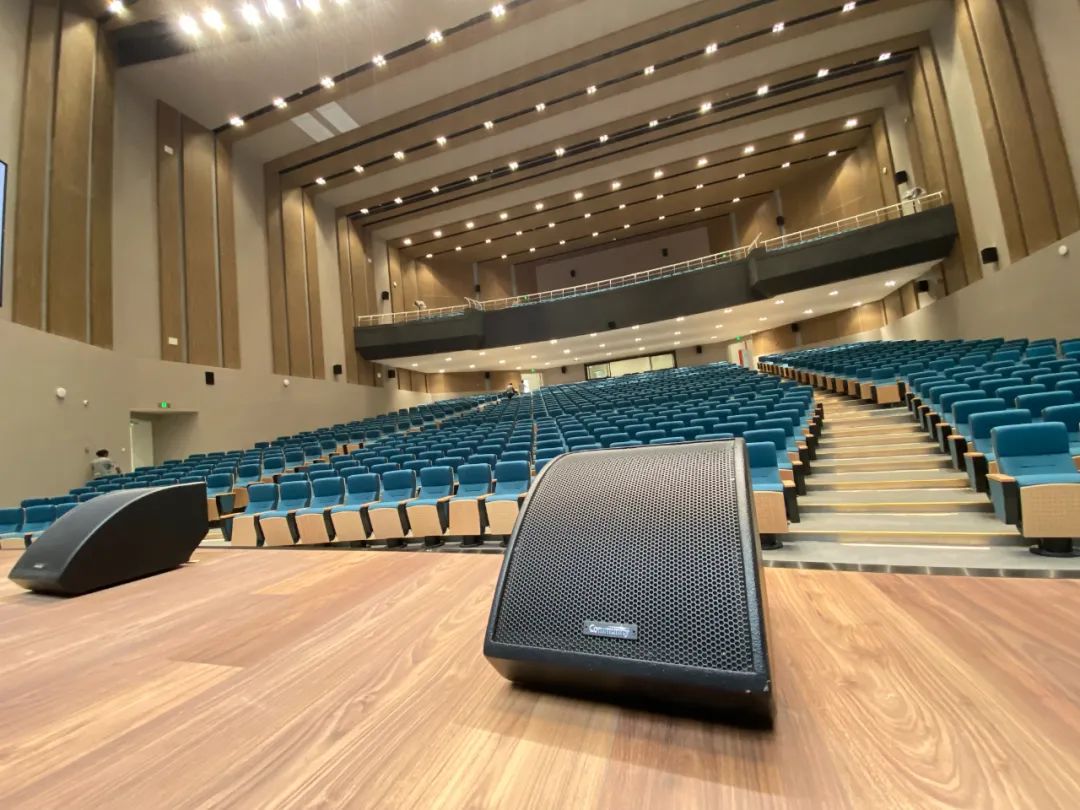

本項目位于滁州中學新建明湖校區科藝樓的大禮堂,該空間承載著該校各類大型報告會議、演出活動的功能,是一個重要的學校功能性禮堂。經過現場調研,天創工程師發現禮堂現場的建聲環境較差,層高很高,分為樓座和池座,混響時間較大,臺口位置高,音箱安裝位置受限;首先樓座下方的觀眾區層高較矮,擴聲覆蓋困難;其次舞臺和機房距離較遠,存在長距離傳輸問題。
針對臺口位置很高的問題,天創為此音頻系統配置了Biamp模塊化的線陣列揚聲器IV6-1122/15,通過多個15°覆蓋角的揚聲器陣列組合,即使安裝高度很高,也能達到足夠的聲壓級,并完整覆蓋樓座和池座的聽音區。線陣列吊掛鋼絲繩長度有限,需要搭建很高的腳手架對線陣列進行角度調整和無源聲學優化;拉聲像揚聲器與上臺口有一定的位置沖突,在經過仔細測算和平衡取舍后,采取了半嵌入的安裝方式;現場布線沒有詳細的線標,需要進行詳細的系統梳理;池座前場的環繞音箱受裝修環境影響安裝高度過高。
對于舞臺和機房距離較遠的問題,我們共設置了兩個機柜,一個在池座后方的控制室,一個在舞臺側邊,兩個機柜相距較遠,通過交換機進行連接,系統通過Dante進行音頻信號傳輸,舞臺與控制室之間完美解決長距離傳輸的問題;并且處理器與功放之間也可以通過Dante傳輸,即節省了模擬通道,避免過多的輸出通道造成設備成本上升,又簡化了設備之間的布線。
為保證無線話筒使用的便捷性、天線線纜的布置和音箱線的布置等,主要的無線話筒接收機和功放都設計在舞臺的機柜中。為方便活動過程中調音人員的實時控制,調音臺和其他的音源接入設備設計在控制室的機柜中。
Biamp的數字功放與Biamp的音箱配套使用有內置的對應型號的處理參數,并且每只音箱都可以按輸出通道在功放里做EQ,節省處理器的DSP資源,也可以更精準地處理到每一只音箱;處理器內可以對池座和臺座周圍的環繞音箱進行單獨的延時處理,根據廳堂的實際使用需求創建不同的模式;在會議模式時,保證廳堂的聲像定位在舞臺方向,并且避免哈斯效應導致的聲音重疊;在影院模式時,滿足環繞音響的播放效果。
技術亮點
1.IV6線陣列的無源聲學優化技術,進一步提高階梯式禮堂的聲場覆蓋均勻性。
2.ALC數字功放,4通道輸出,支持Dante網絡音頻傳輸,支持DSP處理(包括但不限于EQ、濾波器、延時、矩陣路由等),適合系統中揚聲器多,功能定位復雜,需要簡化布線的情況;且與biamp同品牌的音箱配套使用時可以使用廠家內置的初始處理參數。
3.共16套無線話筒,為保證無線信號的穩定接收,系統配置了外置天線和放大器,通過分配器和合并器統一話筒的信號接收,并使用接收機的自動掃頻功能穩定頻點,避免接收機和發射器之間的相互干擾。
4.系統主要傳輸通過Dante完成,既節省了音頻通道,又簡化了布線,同時解決大廳堂的遠距離傳輸問題,還可以針對重要的設備進行數模備份,形成安全穩定的數字化網絡化音頻系統。
驗收情況

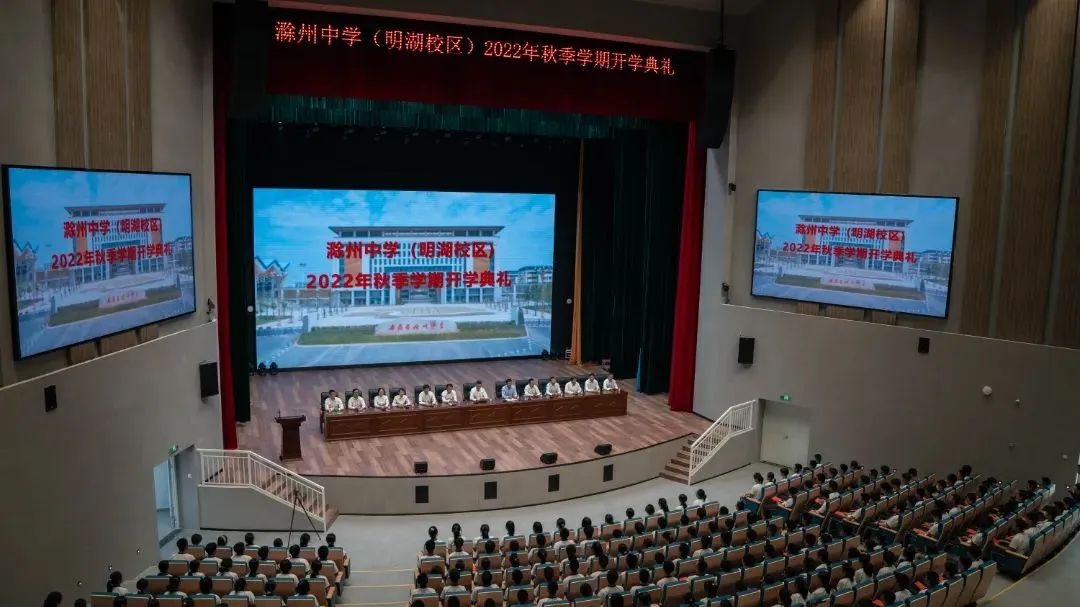

在驗收不久后,科藝樓禮堂已成功舉辦開學典禮和新生拜師禮的“雙禮”活動,在活動中師生發言正常,系統穩定運行。
涉及產品
Biamp:TesiraFORTé系列數字音頻處理器
Biamp:IV6系列揚聲器
CAH:DIB44
Beyerdynamic:Classis GM系列話筒
