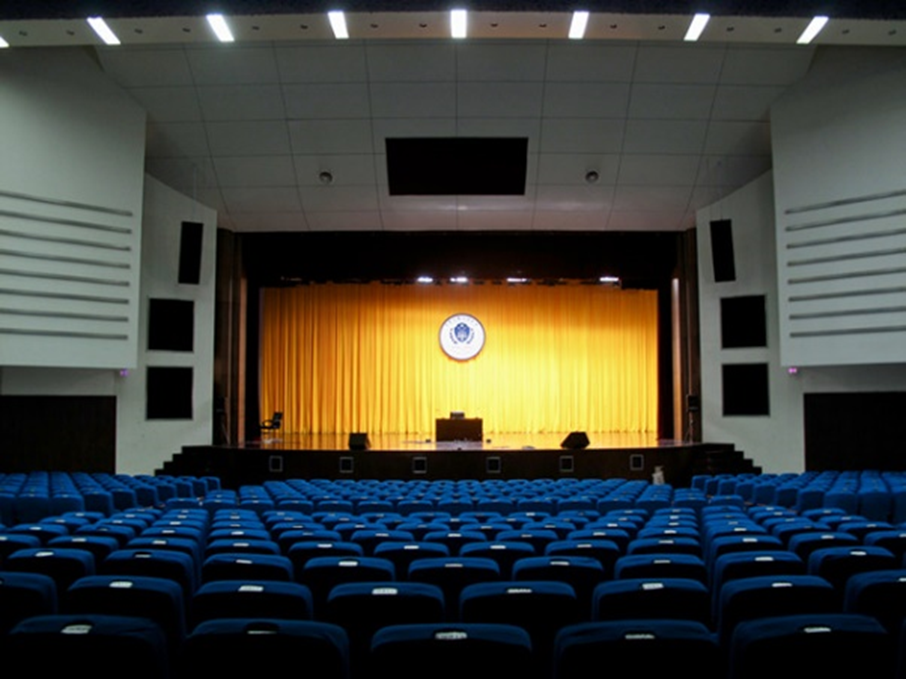

中國人民公安大學禮堂本次改造即在原擴聲基礎上加裝兩組點聲源陣列音箱、低音音箱，增加數字調音臺及AVIOM舞臺信號傳輸系統，另外增加數字處理器系統。公安大學的報告廳，為帶二層樓座的階梯式、鏡框舞臺報告廳，為標準的老式禮堂，比較有特點的是二層樓座進深比較大，坐席與一層類似，因此明顯擴聲距離較遠，非常適合點聲源陣列音箱的擴聲覆蓋。另外增加了數字調音臺，需要與目前的模擬調音臺進行對接，實現調音臺互為備份的要求。

公安大學改造工程在設計初期，就需要考慮改造工程布線難度大，新設備與原系統的對接難度較大的問題，改造后系統如何做到操作簡單，對于這些問題，我們是這么制定解決方案的：選用美國數字AVIOM舞臺數字傳輸系統，舞臺信號通過舞臺接口箱6416m直接通過網線傳輸至控制室，通過網線直接接入數字調音臺，通過數字輸出接口機接入模擬調音臺，降低了布線難度，節約了線材;主擴部分選用的點聲源陣列音箱，可以采用明裝吊掛安裝的方式，既保證擴聲效果好，又比暗裝的方式降低了施工難度;選用美國Biamp的音頻處理器，TESIRA作為舞臺話筒處理器，Nexia作為控制室系統處理器，前者優異的增益共享型話筒混音管理，后者通過高性價比的通道配置來實現主備調音臺音頻信號至功放音箱的擴聲路由;最終系統界面全部落實到數字調音臺及模擬調音臺上，通過培訓操作人員，實現禮堂擴聲系統使用的簡單方便。

在實際的調試過程中，六只一組共兩組的點聲源陣列音箱，從一層的坐席前側，一直可以覆蓋到二層樓座的中后區，覆蓋的均勻度還比較滿意。加上原系統中置音箱、聲像音箱，以及補聲音箱，整個場所的擴聲可以做到全場覆蓋。當然，在調試過程中，原擴聲系統與新增擴聲系統也需要進行聲像定位統一，需要做延時的設置。數字調音臺加裝AVIOM擴展卡，通過網線與舞臺上6416m相連，可將6416m接入的話筒信號直接通過網線傳輸至數字調音臺。6416m的優勢是帶話放，數字調音臺可直接控制6416m的話筒增益，實現了舞臺話筒信號遠程數字化傳輸及遠程管理。AN-16/i和AN-16/o v.4則用來將控制室的擴聲信號送至位于舞臺區的功放，同樣通過網線實現數字信號的傳輸。這樣的設計，在改造項目中優勢明顯，可以節省大量布線的人力物力。配置了數字調音臺，結合之前利舊的模擬調音臺，可以在控制室實現雙機熱備份，同時可以根據不同使用要求，實現現場調音位調音臺或者返送調音臺的靈活調整，增加了禮堂的使用功能。

涉及產品：

Renkus-Heinz品牌CFX101LA點聲源陣列音箱，CFX18S超低音音箱;

AVIOM頻偏舞臺數字傳輸設備6416m、6416o v.2

Biamp品牌TESIRA系列、Nexia系列音頻處理器
